Kategorie: Dachlaternen

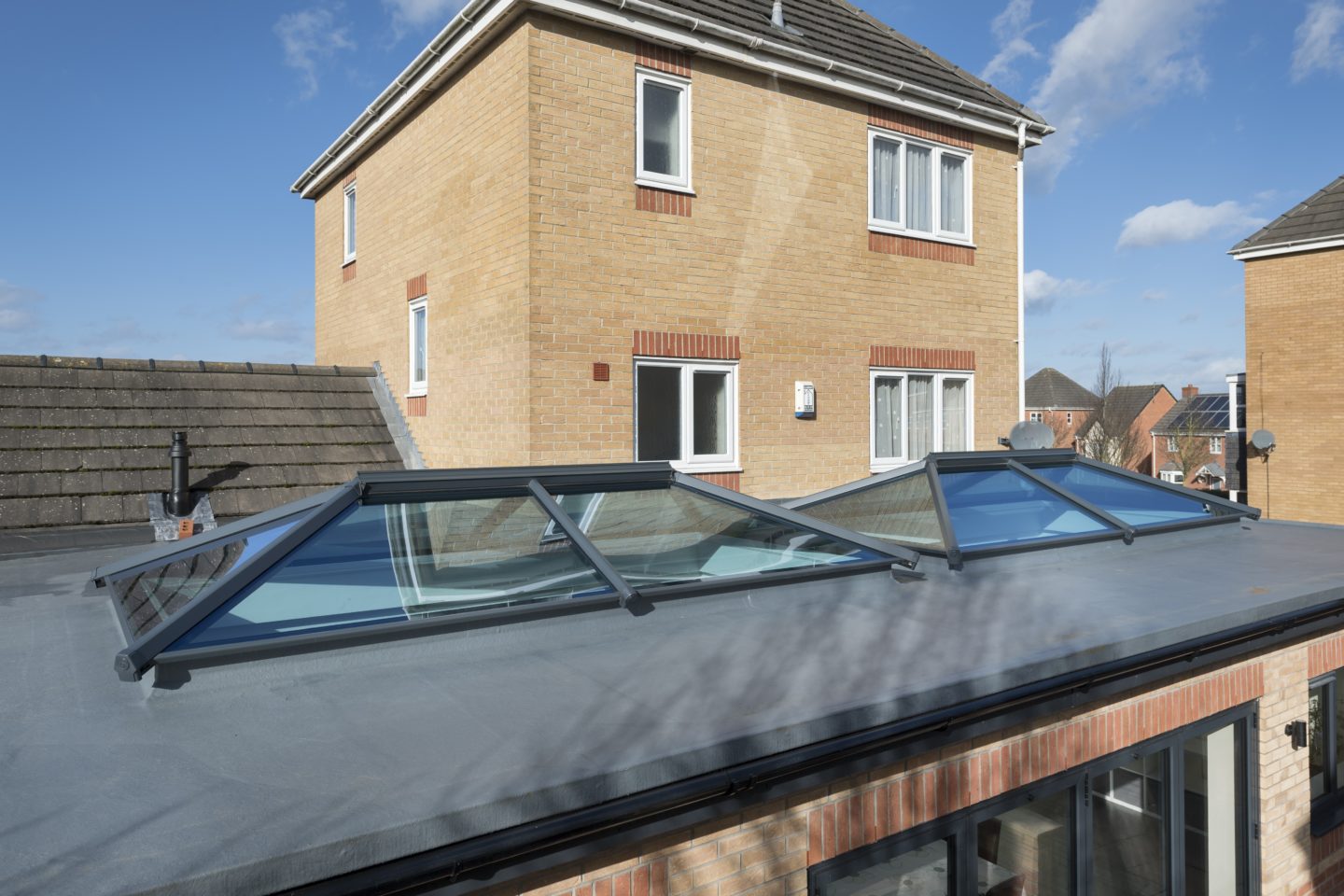

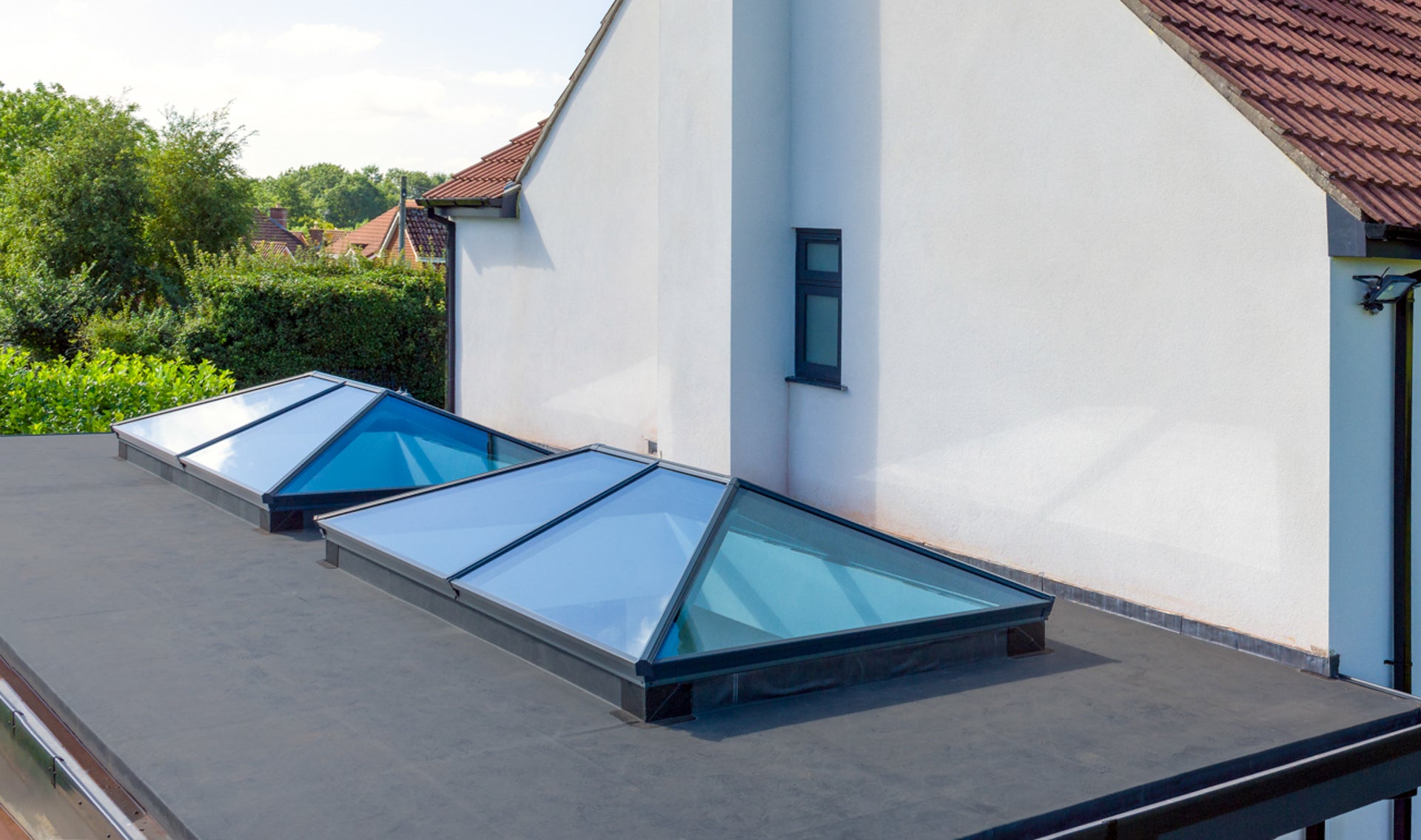

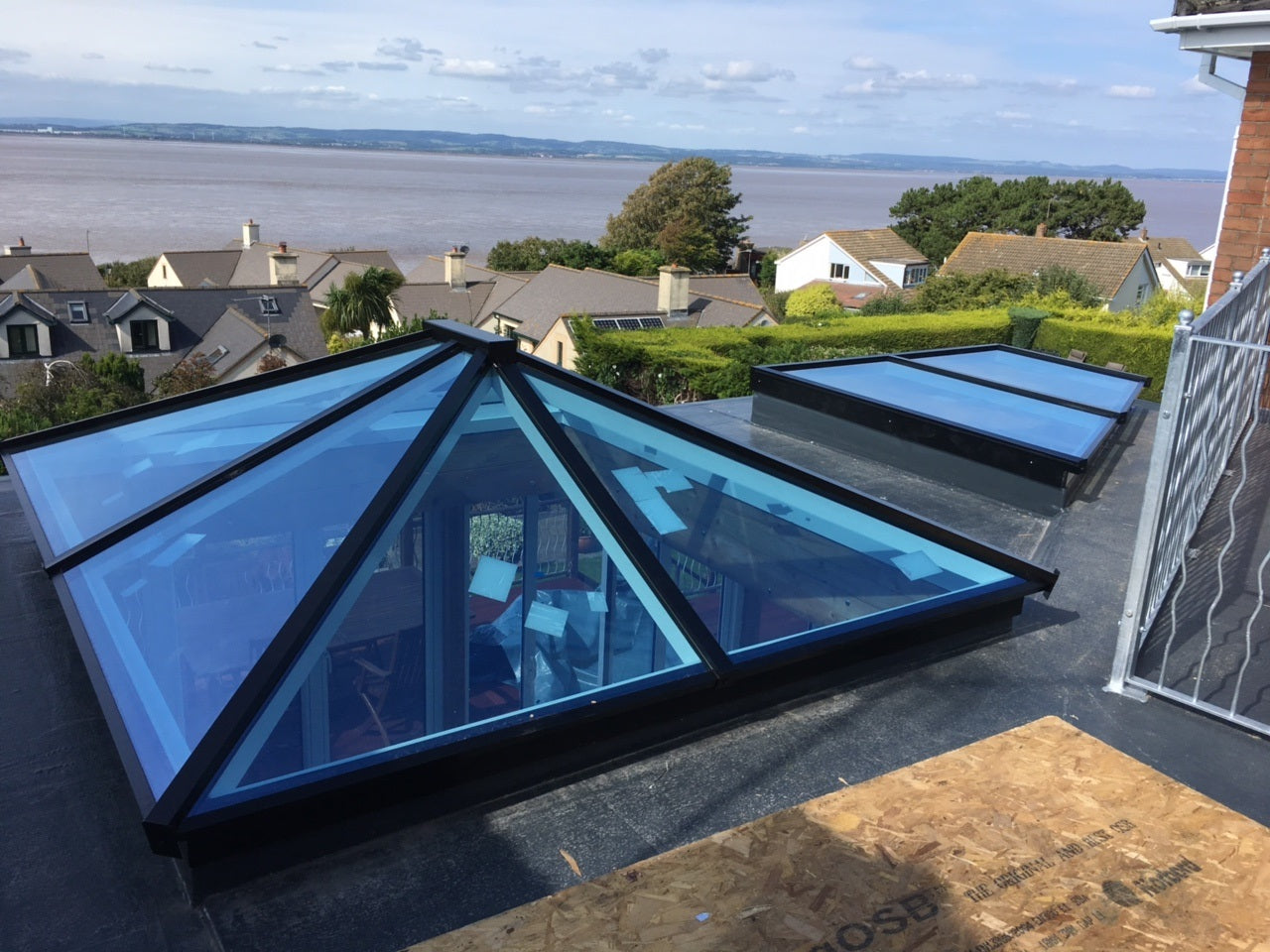

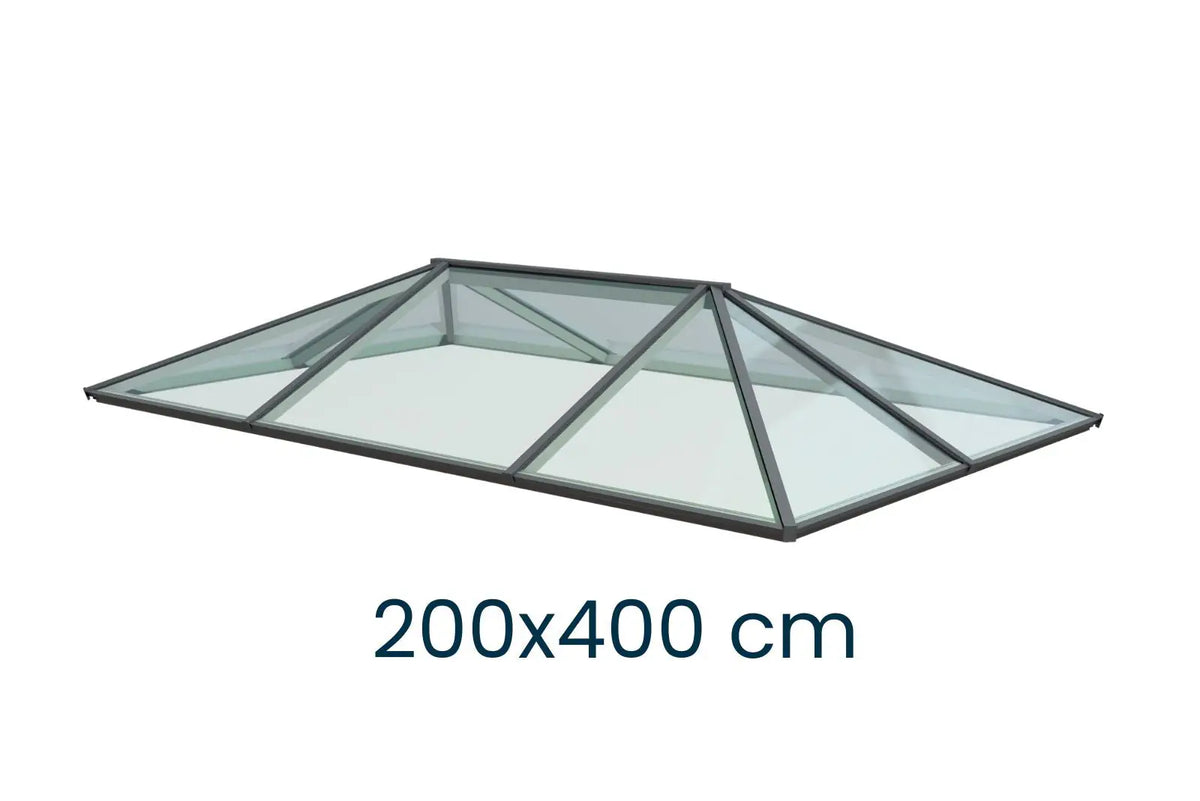

Dachlaternen direkt vom Hersteller: erhöhte, mehrseitig verglaste Glasaufbauten für das Flachdach, 2-fach verglast, in drei Linien und 19 festen Größen von 100 × 100 bis 200 × 400 cm. Eine Dachlaterne bringt Tageslicht von oben in Anbauten, Küchen und offene Wohnbereiche und prägt den Raum stärker als ein flach liegendes Dachfenster.

Die drei Linien

Technische Eckdaten

• Isolierglas 2-fach: außen 6 mm thermisch vorgespanntes Glas mit Wärmeschutzbeschichtung, 12 mm Scheibenzwischenraum mit 90 % Argon, innen 8,8 mm Verbundsicherheitsglas (VSG)
• Lichtdurchlässigkeit 80 %, Gesamtenergiedurchlass g = 0,61, Schalldämmung R_w 36 dB, Einbruchhemmung der Verbundscheibe P2A (EN 356)
• Schlanke 40-mm-Sparren und First mit thermischer Trennung, Ringbalken mit Polyamid-Trennung
• Druckplattensystem statt aufgeklipster Abdeckkappen – die Verglasung wird von oben befestigt
• Getestete Lasten: Classic und Quadratisch gleichmäßig verteilt bis 3,5 kN/m²; Modern Winddruck bis 1,32 kN/m² und Schneelast bis 1,0 kN/m²

Richtig messen – das Bestellmaß ist die Aufkantung

Anders als bei unseren Dachfenstern ist die Größe einer Dachlaterne das Außenmaß der Aufkantung, gemessen von der Außenseite der fertigen Abdichtung. Die Aufkantung muss mindestens 67 mm breit sein – so breit wie der Ringbalken, auf dem die Laterne steht – und mindestens 150 mm über die Dachebene ragen. Die innere Länge der Traufbalken beträgt Bestellmaß minus 134 mm.

Einbau in 6 Schritten

1. Aufkantung herstellen: mindestens 150 mm hoch und 67 mm breit, im Außenmaß genau wie bestellt. Gedämmte Aufsatzkränze fürs Flachdach finden Sie in unserem Sortiment.
2. Abdichten: Dachabdichtung außen und oben über die Aufkantung führen. Erst danach das Außenmaß kontrollieren.
3. Ringbalken setzen: Ringbalken auf die Aufkantung legen und von oben verschrauben. Die Traufe muss auf dem Rand der Aufkantung aufliegen.
4. Sparren und First montieren: Sparren und First nach der beiliegenden Montageanleitung zusammensetzen, Zugstange in die Schlitze an der Unterseite der Sparren stecken und durch die vorgebohrten Löcher verschrauben.
5. Verbindungen sichern: mit 6-mm-Bohrer durch Sparren- und Holmhalterung bohren, Schraube 6 × 45 mm mit Kappen einsetzen, Abschlusskappen aufclipsen.
6. Verglasen: Glasscheiben einlegen und mit dem Druckplattensystem von oben befestigen. Bei Classic und Quadratisch ist dafür kein zusätzliches Silikon nötig.

Den Einbau lassen Sie am besten von einem Dachdecker oder Fachbetrieb ausführen.

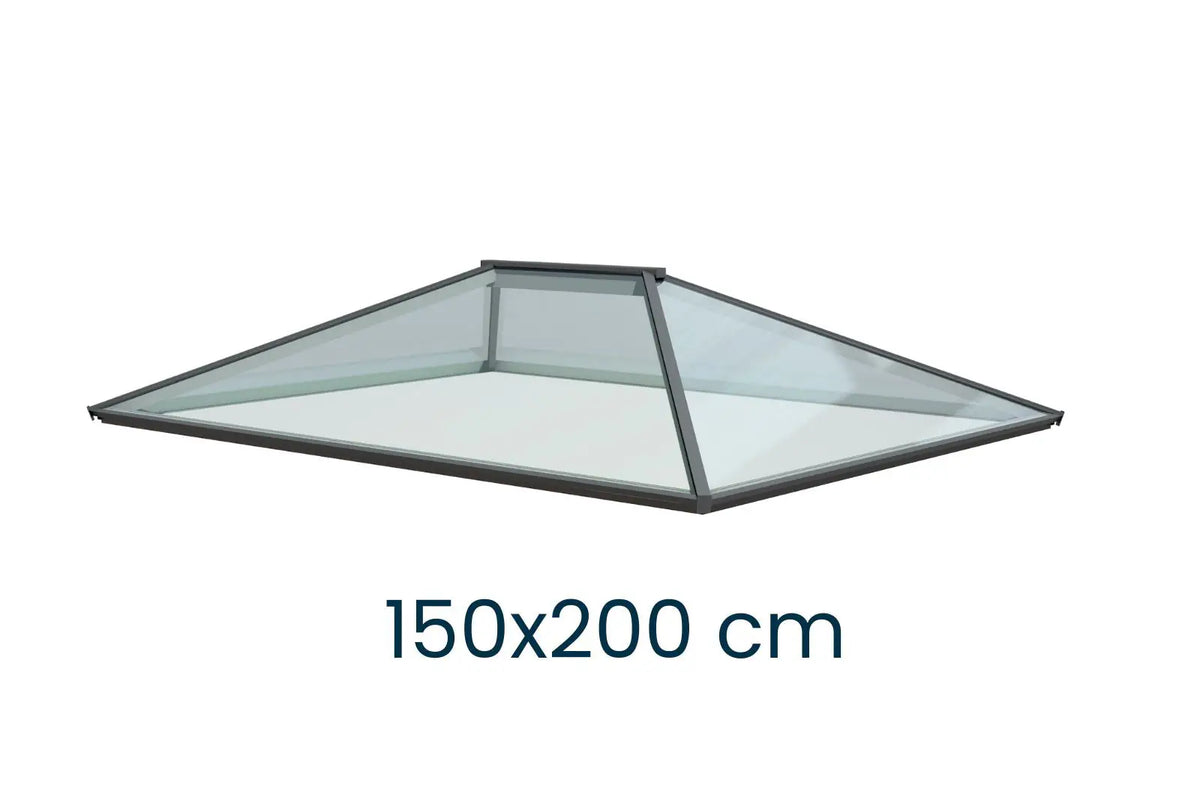

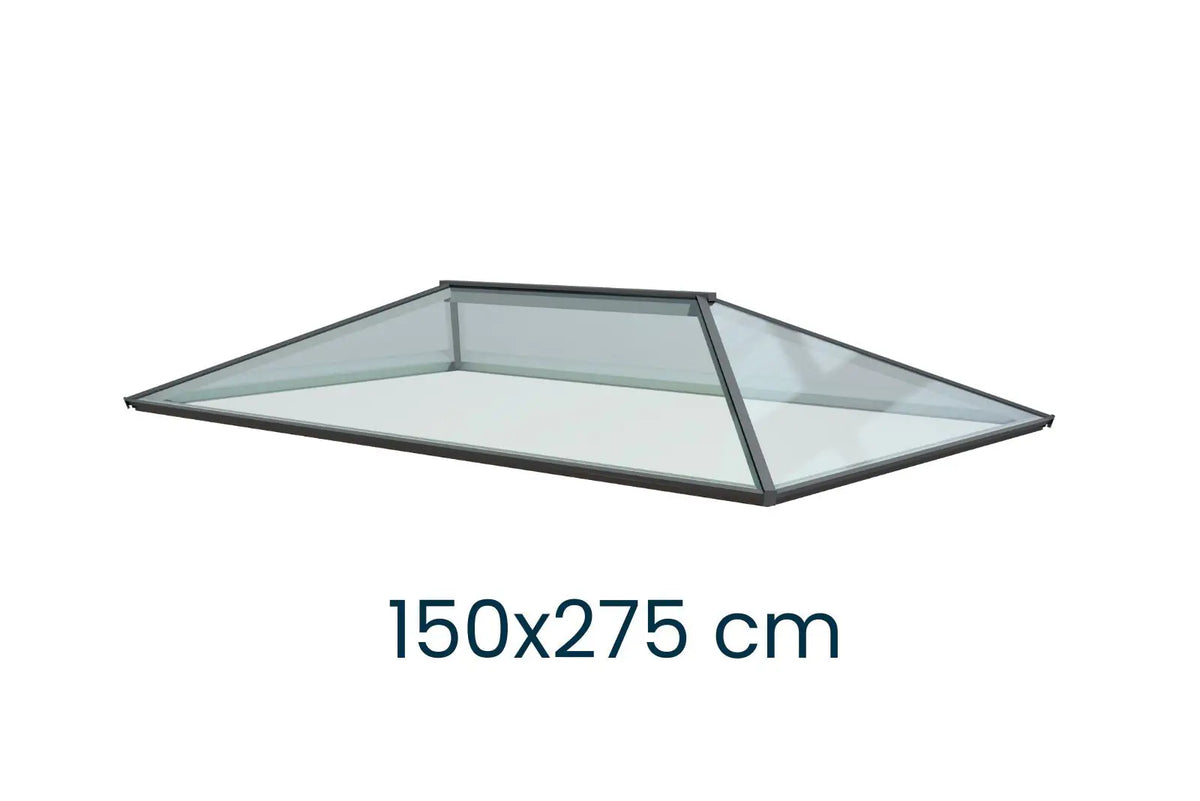

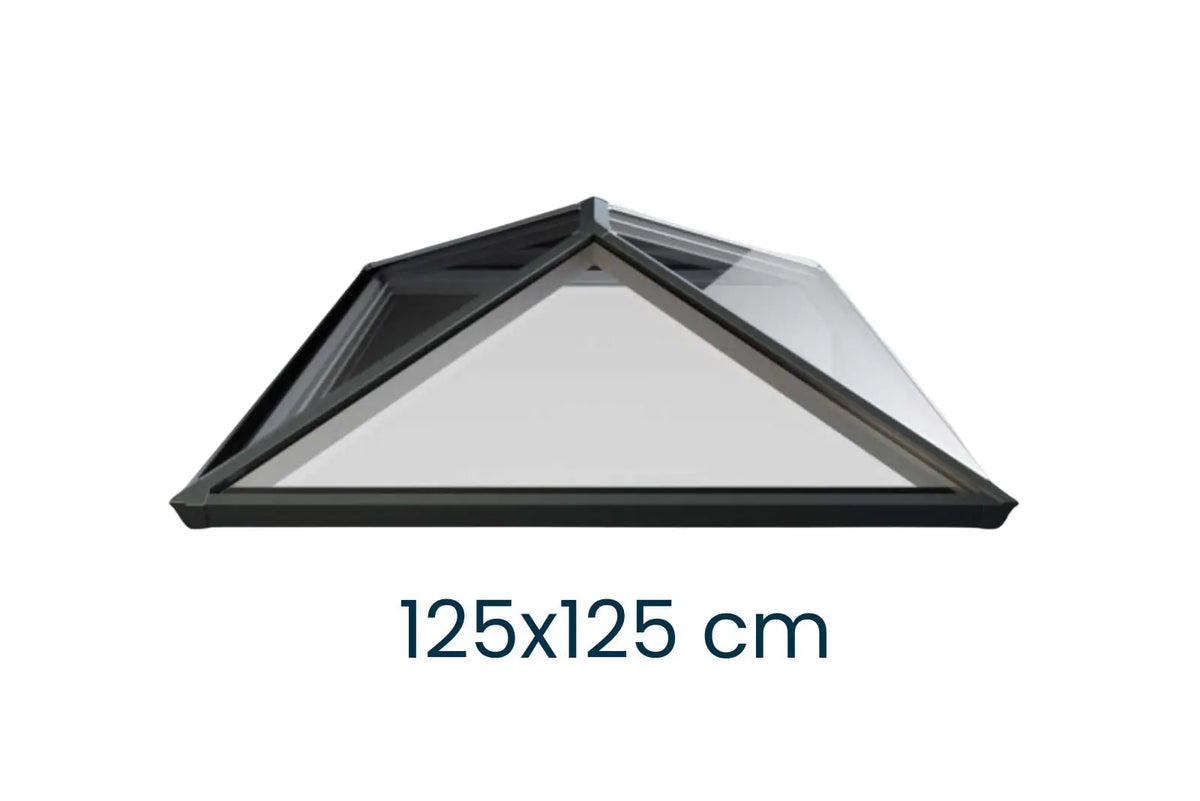

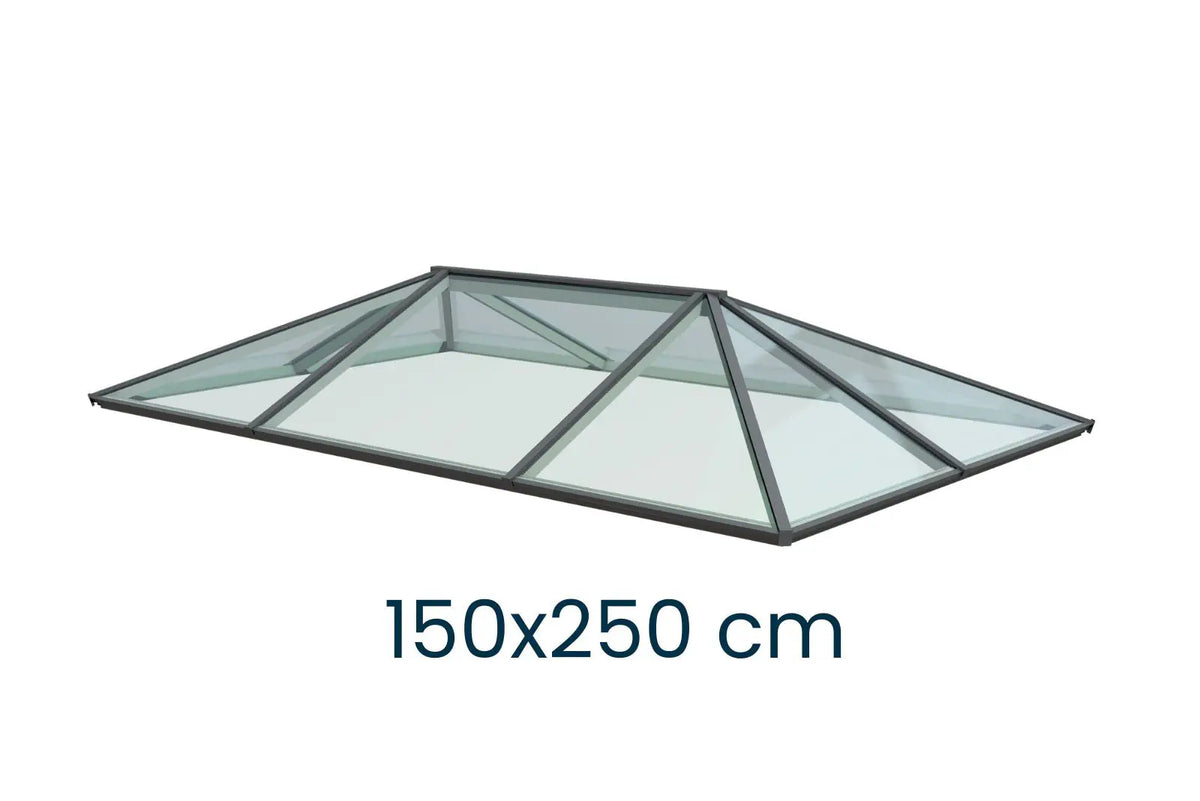

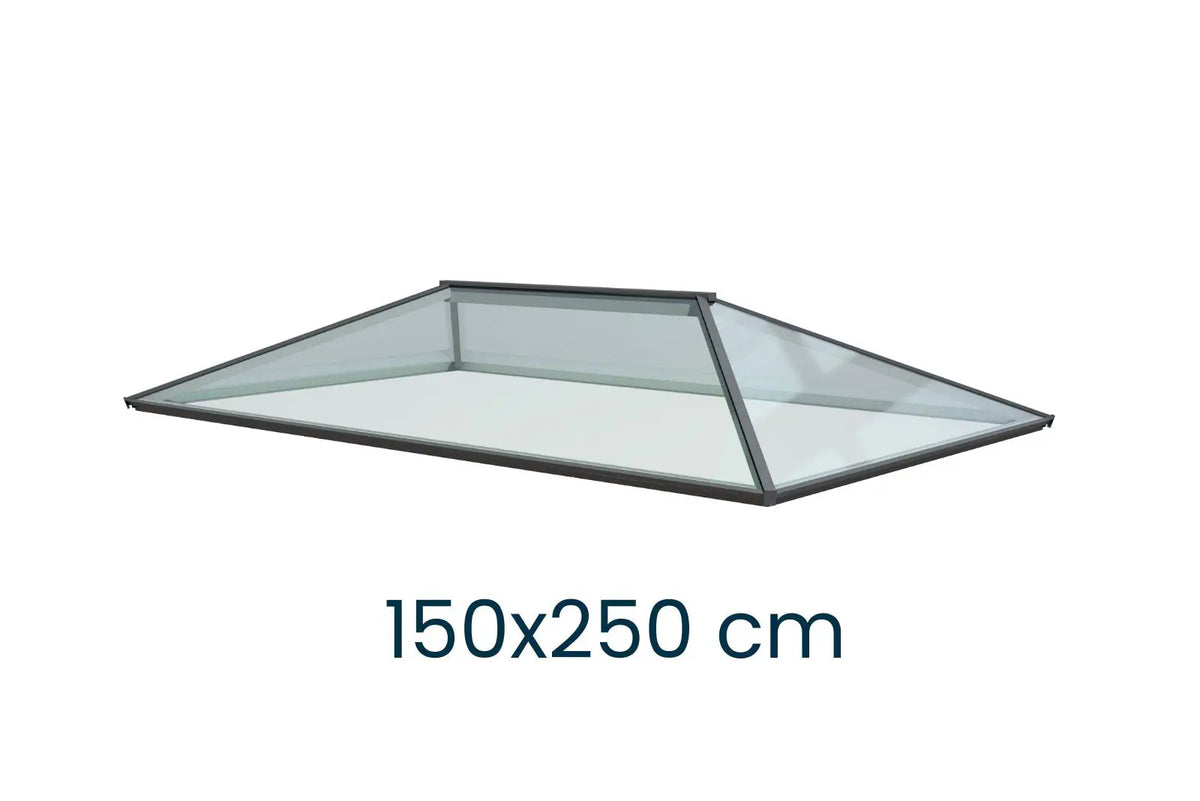

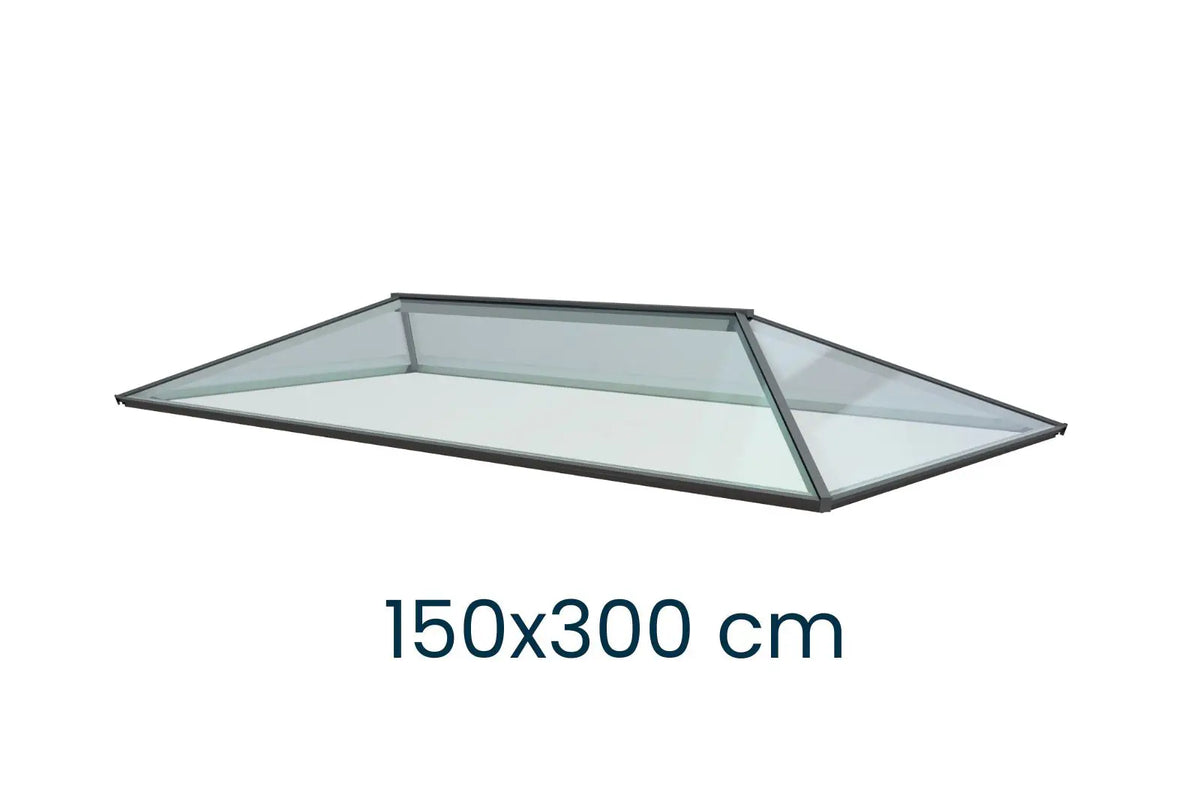

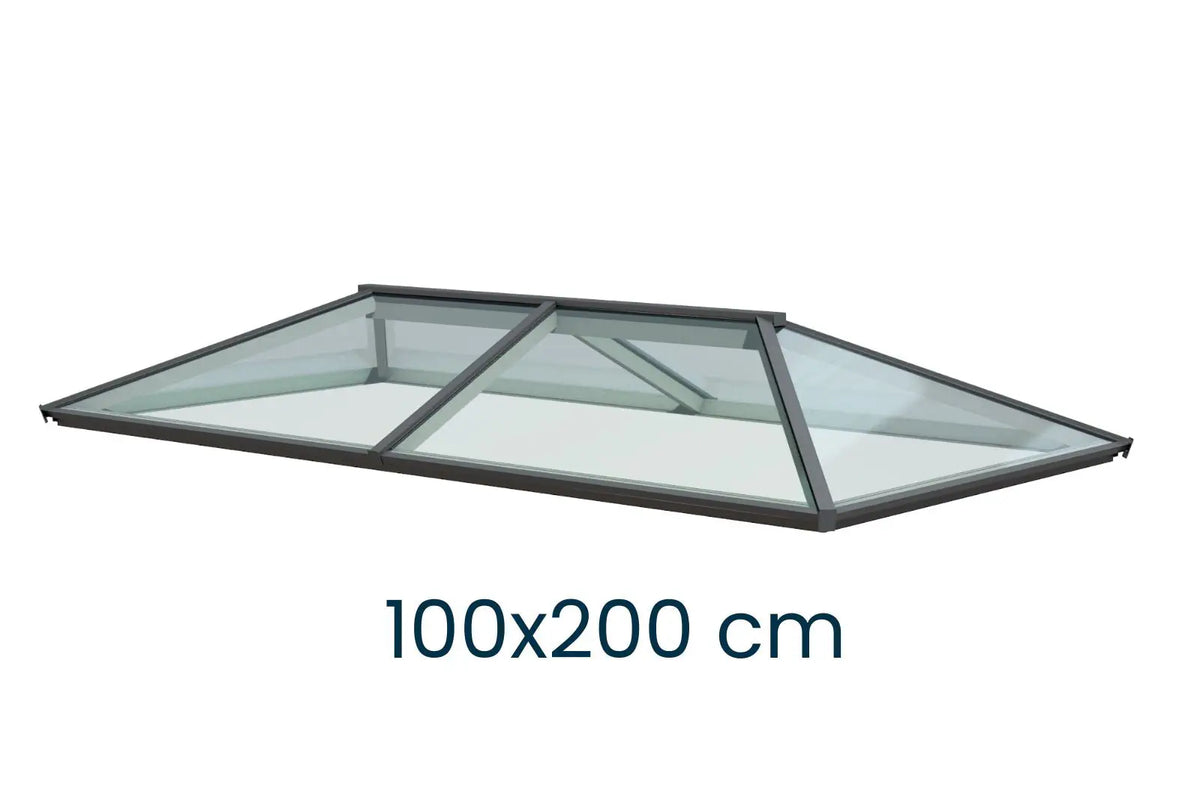

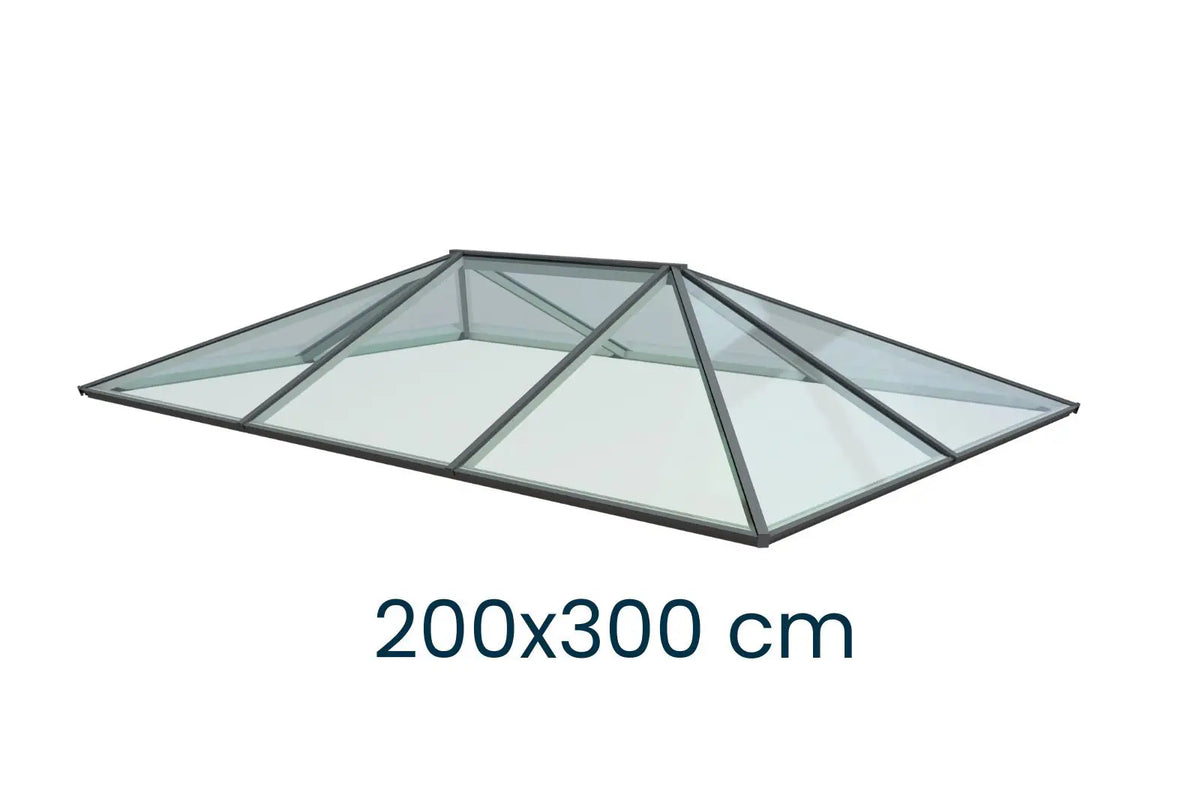

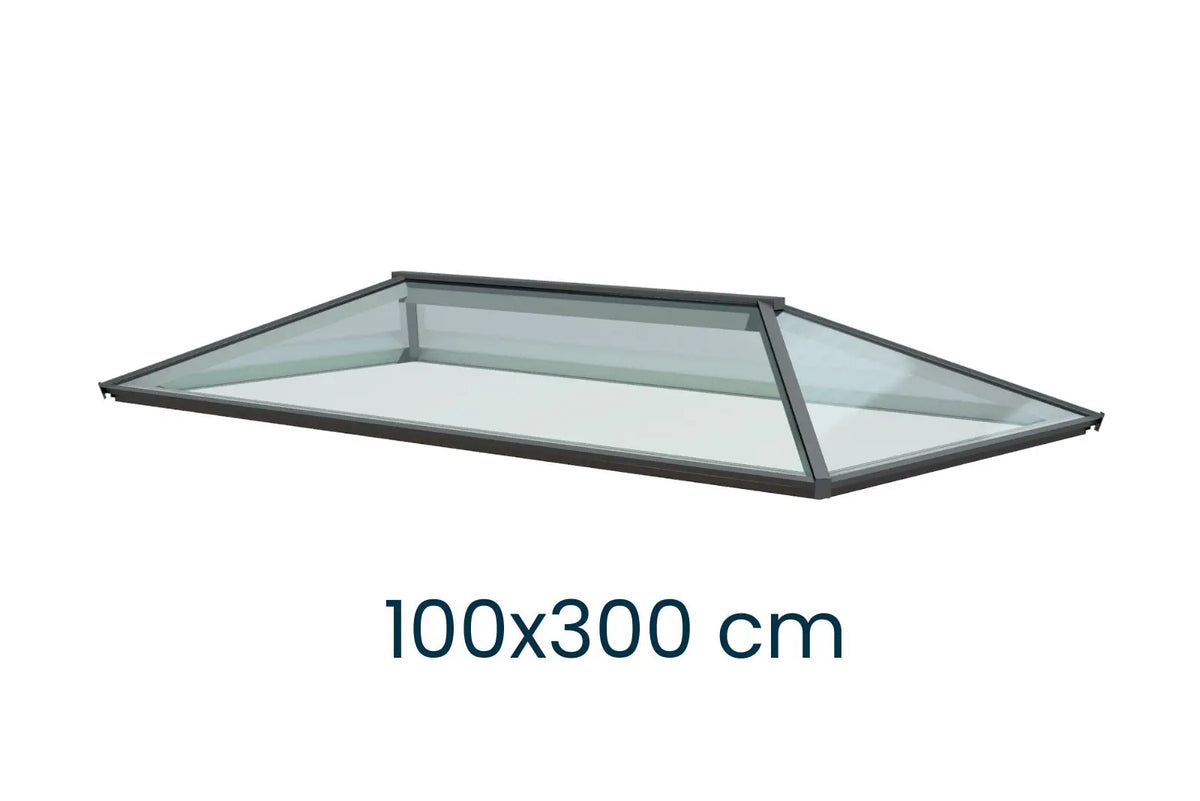

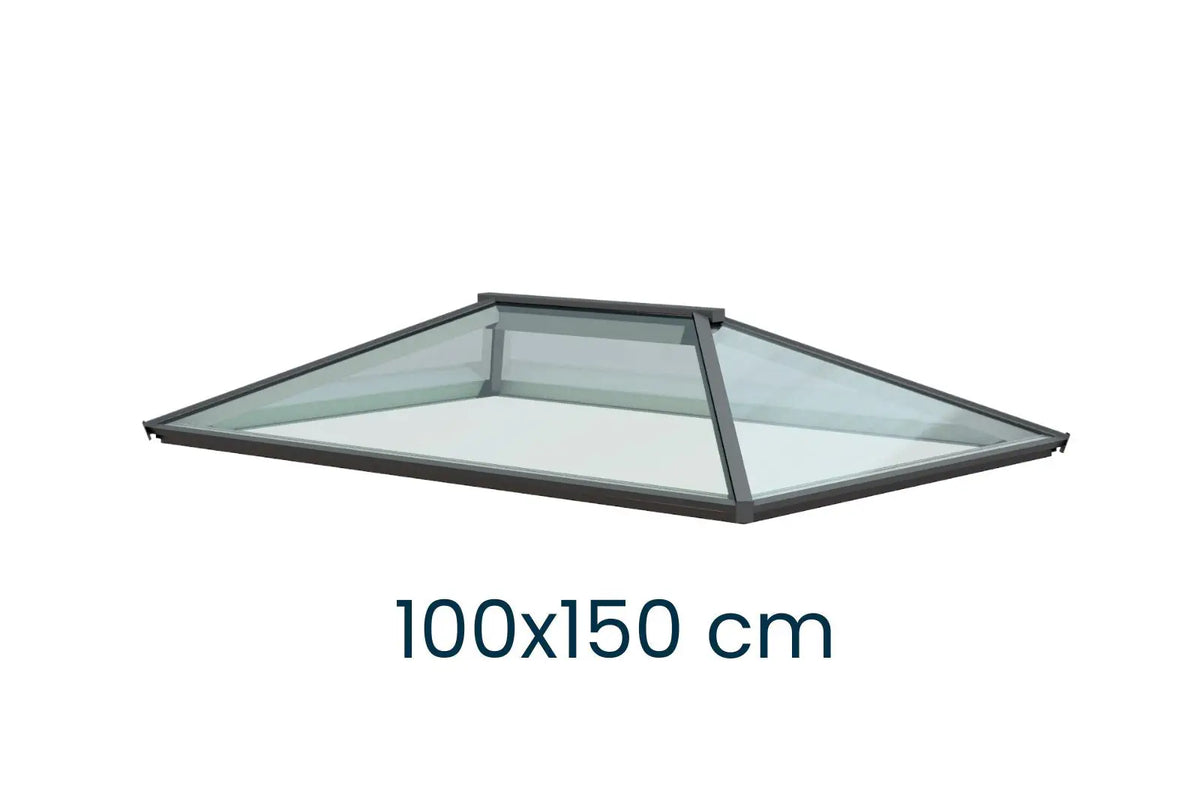

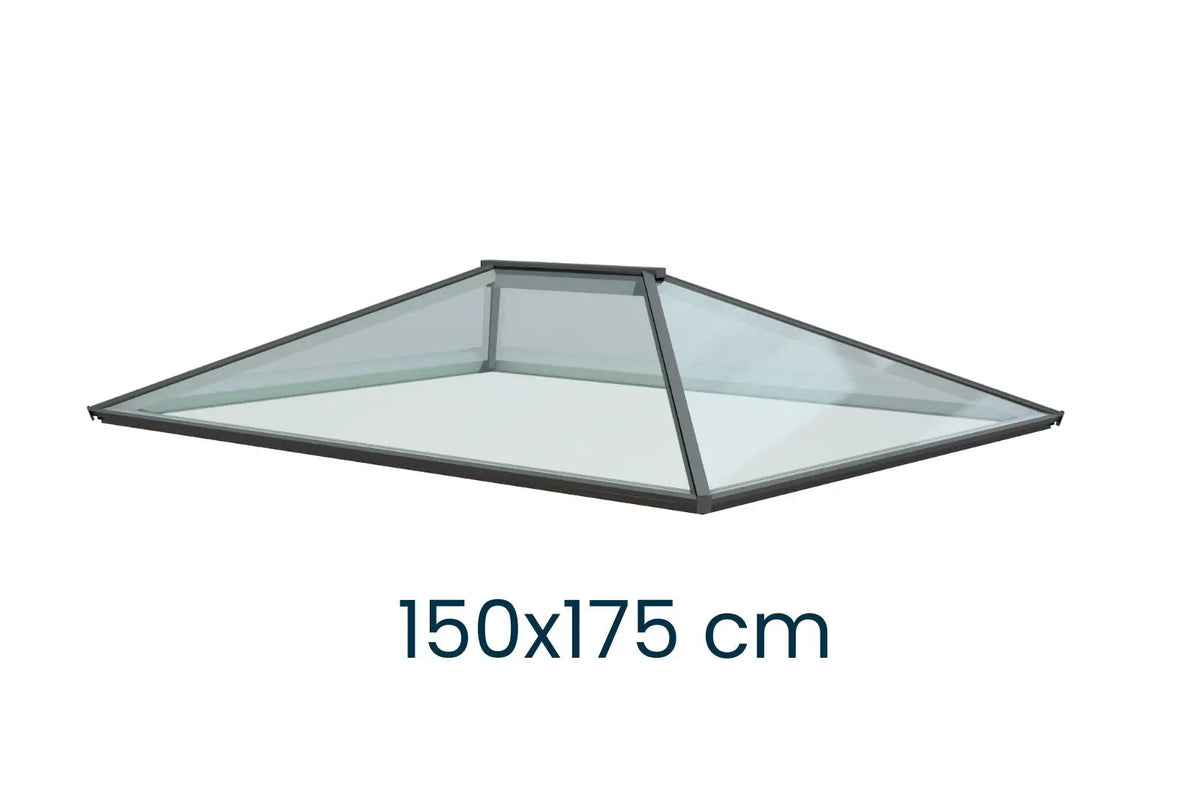

Alle 19 Größen mit innerer Traufbalkenlänge

Passendes Zubehör

• Aufsatzkranz Flachdach, gedämmt

Ihre Größe ist nicht dabei? Sondermaß anfragen oder Dachlaternen-Projekt besprechen – als Hersteller fertigen wir auch Sondermaße.
